  • 应用场景 > 手机喷胶引导

【项目挑战】

在目前大屏手机盛行的时代,CG模组与手机前壳之间的贴合对于手机质量的影响至关重要。
通过喷胶机将热熔胶水按照程式设定好的路径喷出,形成贴合胶路,再组装CG模组,后通过保压治具使手机前壳与模组充分结合并固定。
对于胶水是否能高精度、高稳定性的喷在手机中框粘胶面胶道上,保证屏幕和中框贴合后不向外溢胶、
连接紧固、且密封防水性良好,一直是手机厂商面临的重大挑战。
传统的喷胶方式是通过2D相机,回形光源,拍摄手机中框边缘,然后设定偏移量进行喷胶引导。
但受限于2D视觉光源本身,面对多彩、纯黑、高亮、3D曲面的中框边缘,很难实现高稳定性的喷胶。

  • 原始灰度图像

  • 算法分割后图像

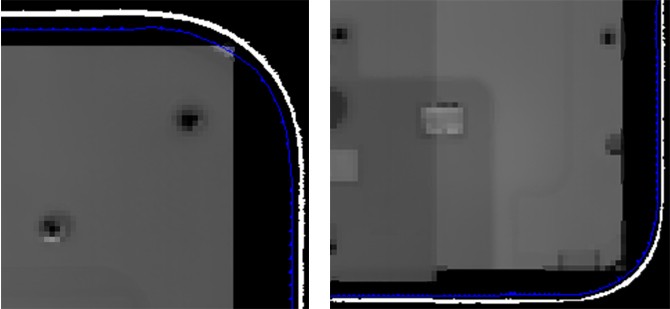

局部轨迹路径



【项目实施】

采用设备:3D线激光传感器

方案优势

1、3D传感器创新的曝光技术,可以应对纯黑、高亮、3D曲面的中框边缘,其成像效果优异。
2、在客户生产CT范围内,采用拼图方式,得到高精度的高度图像,降低客户成本。
3、定制开发的手机中框3D喷胶系统,已稳定、高效的批量应用到产线上。
4、扫描参数一致性好、图像处理易调节,支持客户快速实现转产。

检测原理

通过三维激光传感器扫描得到手机中框的原始灰度图像,再通过视觉算法分割出TP片和粘胶面侧壁边
缘,实现高精度、稳定的抓边。再根据喷胶标准,设定合适的偏移,实现喷胶引导。



【结论】

在手机组装贴合的工艺中,使用鼎晟三维在线喷胶引导技术,让用户能够获取优质、清晰的手机中框边缘
数据,稳定、高效的规划喷胶轨迹。为消费电子行业的智能化生产提供了优质的解决方案。
