  • 应用场景 > 显示屏胶水检测



【项目挑战】

在电脑和电视机显示屏的组装前需要对屏幕四周进行涂胶,因屏幕和胶水均是透明状态,传统的2D视觉检测方式无法判定缺胶、溢胶、波浪胶等不良。
如果胶水不良会造成显示屏组装后出现漏光和粘合不足的情况,直接导致产品出厂不良。

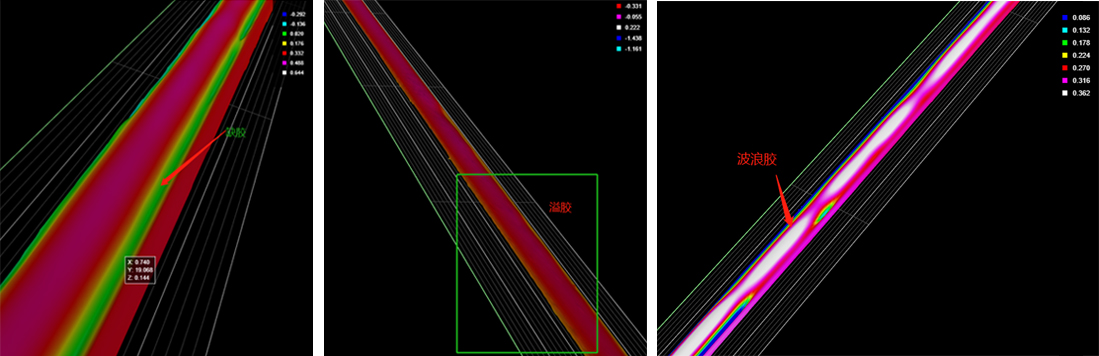

  • 缺胶

  • 溢胶

  • 波浪胶

  • 厚胶

  • 【项目实施】

    采用设备:3D线激光传感器

    方案优势

    1、3D线激光传感器不受外界光源的影响,在复杂的场景中能够得到很好的三坐标数据。
    2、即便是在透明玻璃(显示屏)上的透明胶水,在有基准面的情况下,轻松计算胶水Z方向数据。
    3、灵活强大的图像算法软件,确保产量的情况下轻松实现数据测量。
    4、胶水测量的重复性达到0.006mm



    检测原理

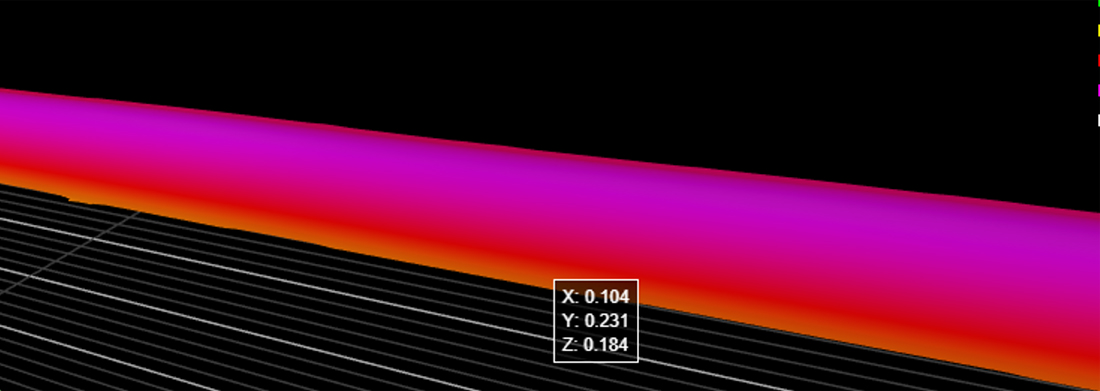

    1、通过扫描获取屏幕侧面点胶前和点胶后的数据,对比后得出胶水厚度数据。
    2、通过厚度和高度信息对波浪胶,缺胶和断胶进行判断。
    3、通过宽度信息对溢胶进行判断。

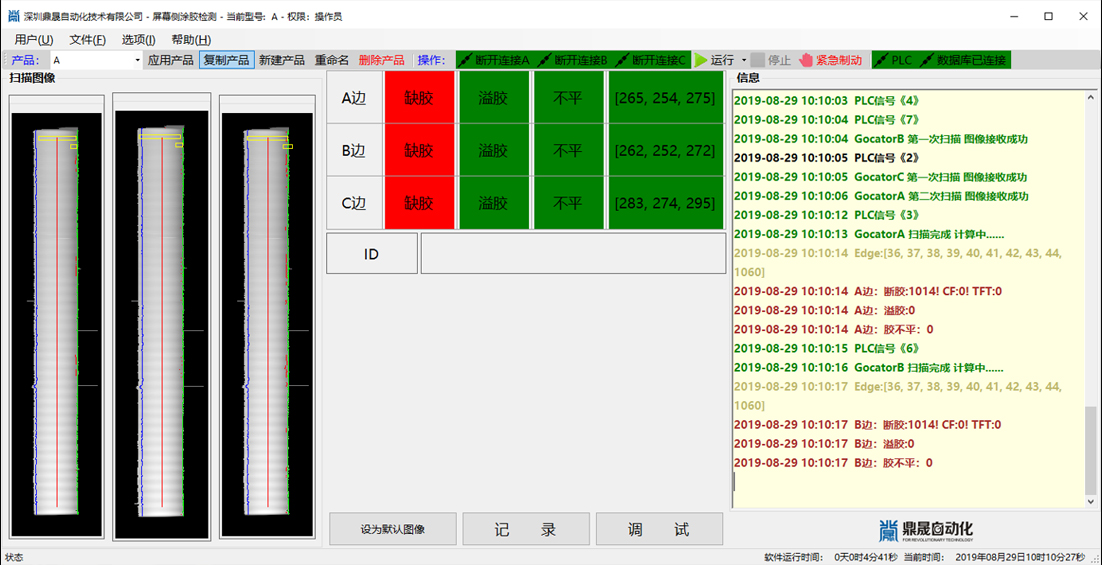

    软件界面



  • 【结论】

    3D视觉智能检胶系统的应用,为客户提高了产品质量并大量降低成本,产品的检出率高达97%以上,更好的确保了品质一致性。
    为客户带来了可观的经济效益和优质的生产质量。
    鼎晟自动化将不断推动三维智能传感技术在工业自动化的发展,精耕市场,将不同精度、不同视野范围、不同分辨率的
    3D机器视觉检测方案扩展到更多领域。
