【项目挑战】
在目前大屏手机盛行的时代,CG模组与手机前壳之间的贴合对于手机质量的影响至关重要.
通过喷胶机将加热后胶水按照程式设定好的路径喷出,形成胶路,再组装CG模组,后通过保压治具使手机前壳与模组充分结合并固定。
对于胶水是否正确涂好,是否有断胶、偏胶或者漏胶的精准检测一直是手机厂商的难题。
传统的检测方式是通过2D相机来判别胶道上的胶量,但是在超窄边框的手机测胶会遇到很大的问题:
如:胶道被胶水完全覆盖、2D图片不易区分胶水及胶道、
无法检测胶量或者检测偏胶,胶量过多或者过少的时候无法给出警报等。

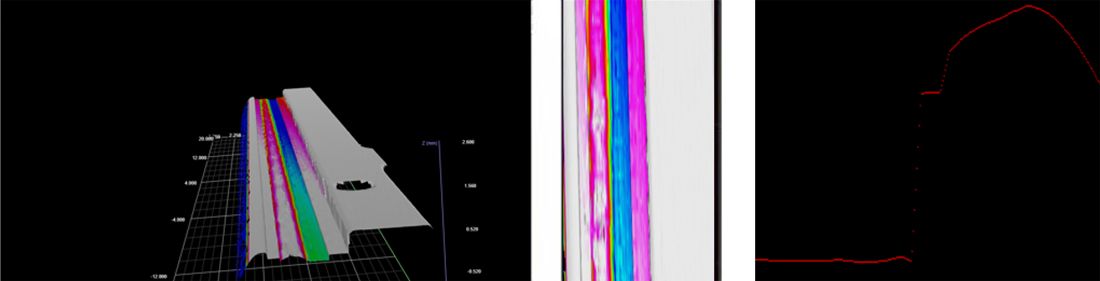

胶量不足,造成少胶和缺胶

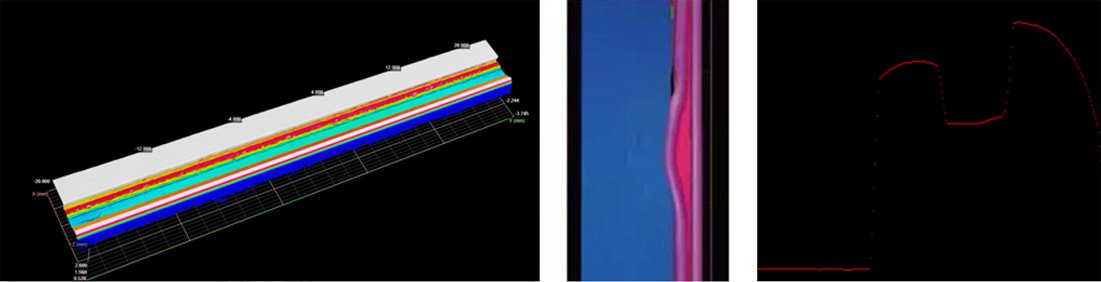

胶路内偏,造成胶水向内挂壁

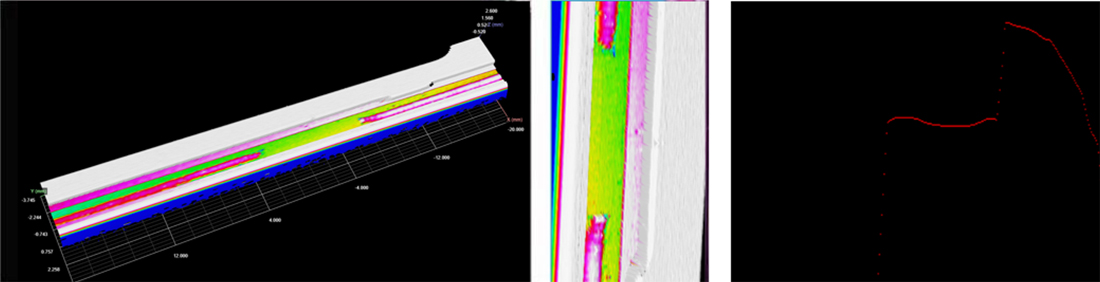

胶路外偏,造成胶水外搭,甚至溢出壳料最高侧
【项目实施】
采用设备:3D线激光传感器
方案优势
1、3D传感器创新的曝光技术,可以同时检测透明及黑色胶水,其成像效果优异。
2、高分辨率3D成像获取更多胶型数据,有效地进行高速在线检测胶量。
3、定制开发的胶路检测算法,稳定、高效、已成功批量应用到产线上。
4、参数简单、易调节,支持快速更换被测产品。
检测原理
通过三维激光传感器扫描得到手机壳料和打胶状态的原始数据,软件算法通过计算面积、角度以及宽和
高尺寸综合判定,实现在线胶路状态的判断。
【结论】
在手机组装的检测中,使用鼎晟三维在线检测技术,使用户能够准确地检测胶量过多或者过少以及检测偏胶,可通过得到的胶型
的数据,并能计算偏胶量,为消费电子行业的智能化生产起到了非常好的示范作用。
