  • 应用场景 > 音响音丝检测
  • 【 项目挑战 】

    家庭音响、汽车音响、3C耳机的音质高保真效果都离不开良好的音丝排布,如果需要传送蝰蛇音效,音丝的共面度至关重要。
    因为音丝直径小,并属于高反光金属,采用传统的视觉检测方式,无法采集到良好的三坐标数据,
    2D检测方式更是无法测量其两根音丝的段差。
    需得到两根音丝的段差数据,必须采用3D视觉检测方式,解决因素成像问题后通过图像处理方式计算音丝段差值。
    提供线底部与喇叭交接的位置做焊接



  • 提供线底部与喇叭交接的位置做焊接

  • 音丝段差检测

  • 音丝距离检测



  • 【 项目实施 】

    采用设备:3D线激光传感器

    方案优势

    1、针对于高度的变化具有很高的识别度,传统的2D视觉检测方式无法达到要求。
    2、稳定的扫描出我们所需要的位置信息提供给机械手。
    3、重复性数据达到:17μm



    检测原理

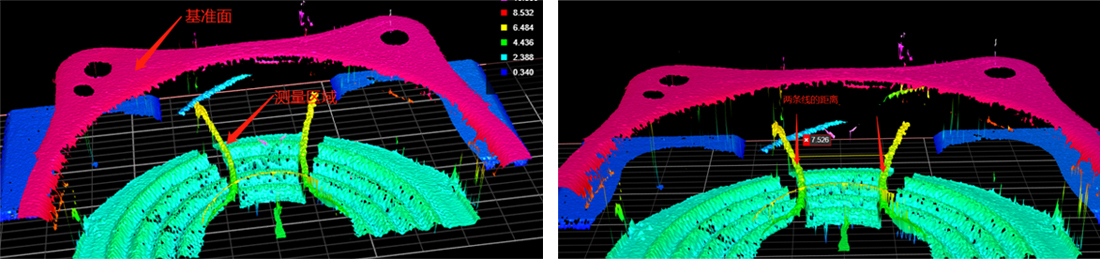

    1、通过获取顶部平面的数据作为参考,计算两条线上八个点到参考面的段差。
    2、通过获取两条线的最边缘点的X轴坐标,计算两个坐标值的差。

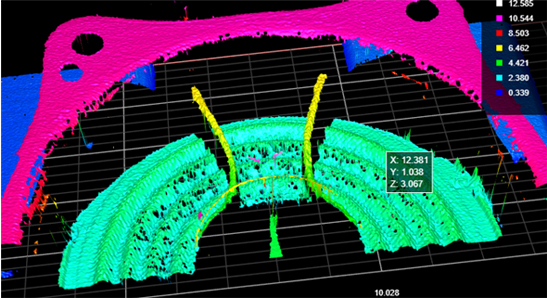

    3、提供点云数据,机械手获取对应信息进行定位焊接。



    【 结论 】

    3D视觉在喇叭行业的检测已更加深入,为客户提高了产品质量并大量降低成本,产品的检出率高达99%以上,更好的确保了
    品质一致性,为客户带来了可观的经济效益和优质的生产质量。
