  • 应用场景

    Application scenario
  • 应用场景 > 连接器检测
  • 【 项目挑战 】

    连接器是电子设备中不可缺少的部件,它架起电流流通的桥梁。电子连接器虽尺寸简单,但数量大、材质软、易变形且对效率要求极高。
    在检测插针是否有缺漏和定位正确时,传统的影像等距测量方案往往会频繁中断,导致测量效率降低,需要人工干涉辅助测量。
    使用高精度高性能的3D传感器可以轻松完成微小型连接器的外形尺寸、端子的位置度测量,
    Pin角的高度和平面度等尺寸测量,有效解决自动化、高效率检测的问题。

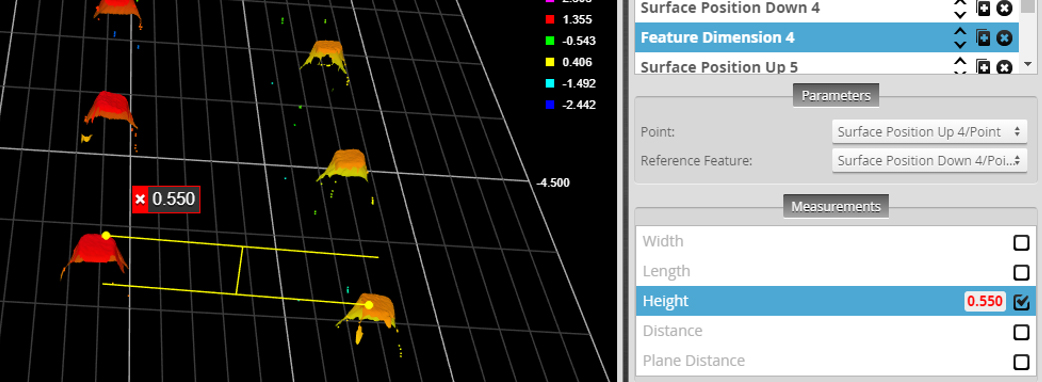

  • Pin角正常:段差在0.6mm内

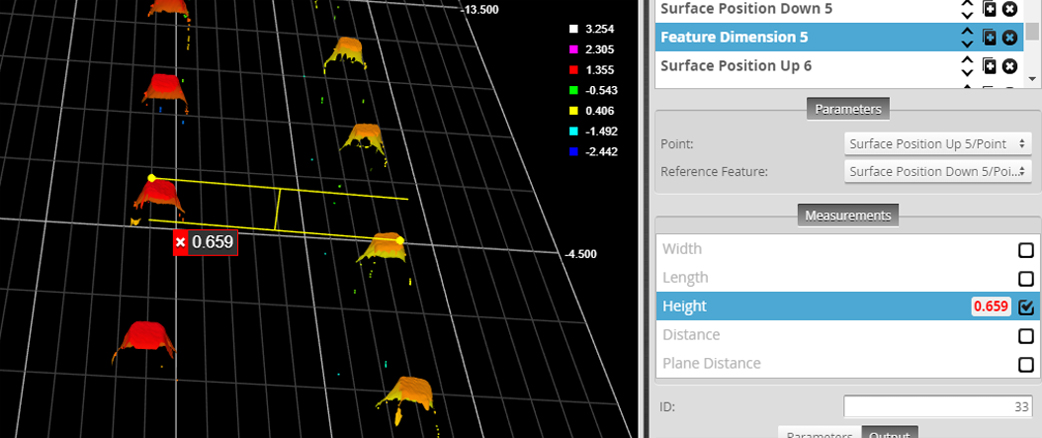

  • Pin角焊接不当,段差>0.6mm



  • 【 项目实施 】

    采用设备:3D线激光传感器

    方案优势

    1、3D传感器创新的曝光技术,针对反光的样品做检测,其成像效果优异。 2、高分辨率3D成像对细微的针脚也能扫描完整的数据。 3、高速线激光扫描,高度最佳测量方案。


    检测原理

    通过三维激光传感器扫描得到PIn角的数据,软件算法通过计算高度差对Pin角进行判断。


    【 结论 】

    在Pin段差检测中,使用鼎晟三维在线检测技术,使用户能够准确地检Pin是否合格,大大的提升了生产效率并节省人力。
