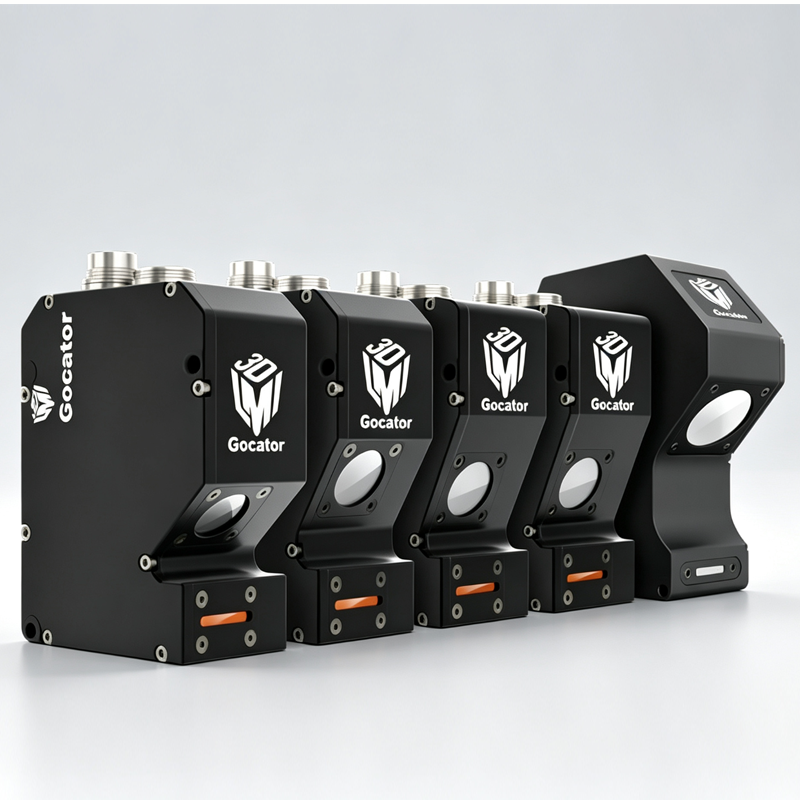

LMI Gocator 2700 Series
速度与精度的极致平衡
2700 系列是 Gocator 产品线中扫描速度最快的系列之一，最高可达 20,000 Hz，具备 3200 个激光线轮廓点数。它结合了微米级分辨率与超高帧率，完美适配 SMT 贴片检测、半导体晶圆检测、电池极片测量等对生产节拍要求极为苛刻的高速产线场景。紧凑的机身设计也便于在空间受限的设备中集成。
最高 20kHz 超高速扫描
3200 激光线轮廓点数
紧凑轻量化机身
适配高速电子制造产线
具体型号与参数配置清单 (5款)
选择具体型号查看详细光学参数、物理规格及资料下载
| 参数项目 | 数值 |
|---|---|
| 型号 | 2710 |
| 激光线轮廓点数 | 3200 |
| 扫描速度 (Hz) | 2337 - 20000 |
| Z方向线性度 (+/- % of MR) | 0.015 |
| X方向分辨率 (µm) | 4 |
| Z方向重复性 (µm) | 0.2 |
| 安装净距离 CD (mm) | 17 |
| 测量范围 MR (mm) | 6 |
| 视野 FOV (mm) | 13.0 - 14.5 |
| 尺寸 (mm) | 46 × 80 × 110 |
| 防护罩 | - |
| 重量 (kg) | 0.65 |
| 激光等级 | 2 (蓝光, 405 nm) |
| 参数项目 | 数值 |
|---|---|
| 型号 | 2715 |
| 激光线轮廓点数 | 3200 |
| 扫描速度 (Hz) | 1650 - 20000 |
| Z方向线性度 (+/- % of MR) | 0.015 |
| X方向分辨率 (µm) | 5.0 - 5.2 |
| Z方向重复性 (µm) | 0.2 |
| 安装净距离 CD (mm) | 54 |
| 测量范围 MR (mm) | 14 |
| 视野 FOV (mm) | 16 |
| 尺寸 (mm) | 54.5 × 134 × 163 |
| 防护罩 | - |
| 重量 (kg) | 1.56 |
| 激光等级 | 3R (蓝色, 405 nm) |
| 参数项目 | 数值 |
|---|---|

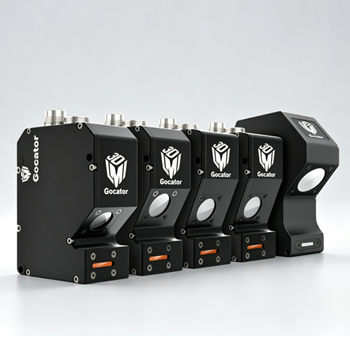

| 型号 | 2720 |
| 激光线轮廓点数 | 3200 |
| 扫描速度 (Hz) | 1709 - 20000 |
| Z方向线性度 (+/- % of MR) | 0.006 |
| X方向分辨率 (µm) | 7.4 - 9.1 |
| Z方向重复性 (µm) | 0.4 |
| 安装净距离 CD (mm) | 47.5 |
| 测量范围 MR (mm) | 25 |
| 视野 FOV (mm) | 25.0 - 32.5 |
| 尺寸 (mm) | 46 × 80 × 110 |
| 防护罩 | - |
| 重量 (kg) | 0.65 |
| 激光等级 | 2, 3B (蓝色, 405 nm) |
| 参数项目 | 数值 |
|---|---|
| 型号 | 2725 |
| 激光线轮廓点数 | 3200 |
| 扫描速度 (Hz) | 1800 - 20000 |
| Z方向线性度 (+/- % of MR) | 0.01 |
| X方向分辨率 (µm) | 12.0 - 20.6 |
| Z方向重复性 (µm) | 0.5 |
| 安装净距离 CD (mm) | 28 |
| 测量范围 MR (mm) | 55 |
| 视野 FOV (mm) | 40.0 - 68.0 |
| 尺寸 (mm) | 46 × 80 × 110 |
| 防护罩 | - |
| 重量 (kg) | 0.65 |
| 激光等级 | 2, 3R (蓝色, 405 nm) |
| 参数项目 | 数值 |
|---|---|
| 型号 | 2730 |
| 激光线轮廓点数 | 3200 |
| 扫描速度 (Hz) | 2052 - 20000 |
| Z方向线性度 (+/- % of MR) | 0.015 |
| X方向分辨率 (µm) | 15.0 - 31.0 |
| Z方向重复性 (µm) | 0.5 |
| 安装净距离 CD (mm) | 40 |
| 测量范围 MR (mm) | 80 |
| 视野 FOV (mm) | 48.0 - 100.0 |
| 尺寸 (mm) | 46 × 80 × 110 |
| 防护罩 | - |
| 重量 (kg) | 0.65 |
| 激光等级 | 2, 3R (蓝色, 405 nm) |
Gocator 2700系列参数对比
5款型号核心参数一览，助您精准选型
| 型号 | 2710 | 2715 | 2720 | 2725 | 2730 |
|---|---|---|---|---|---|
| 激光线轮廓点数 | 3200 | 3200 | 3200 | 3200 | 3200 |
| 扫描速度 (Hz) | 2337-20k | 1650-20k | 1709-20k | 1800-20k | 2052-20k |
| Z方向线性度 (%MR) | 0.015 | 0.015 | 0.006 | 0.01 | 0.015 |
| X方向分辨率 (µm) | 4 | 5.0-5.2 | 7.4-9.1 | 12.0-20.6 | 15.0-31.0 |
| Z方向重复性 (µm) | 0.2 | 0.2 | 0.4 | 0.5 | 0.5 |
| 安装净距离 CD (mm) | 17 | 54 | 47.5 | 28 | 40 |
| 测量范围 MR (mm) | 6 | 14 | 25 | 55 | 80 |
| 视野 FOV (mm) | 13.0-14.5 | 16 | 25.0-32.5 | 40.0-68.0 | 48.0-100.0 |
| 尺寸 (mm) | 46×80×110 | 54.5×134×163 | 46×80×110 | 46×80×110 | 46×80×110 |
| 防护罩 | - | - | - | - | - |
| 重量 (kg) | 0.65 | 1.56 | 0.65 | 0.65 | 0.65 |
| 激光等级 | 2 (蓝光) | 3R (蓝色) | 2, 3B (蓝色) | 2, 3R (蓝色) | 2, 3R (蓝色) |
以下规格适用于全部 GOCATOR 2700 系列产品
| 数据接口 | 千兆以太网 |
| 输入 | 差分编码器、激光安全控制器、触发 |
| 输出 | 2x数字信号输出，RS485串口 (115kBaud) |
| 工厂通讯 | PROFINET, Modbus, EtherNet/IP, ASCII, Gocator |
| 输入电压 (功率) | +24 到 +48 VDC (15 瓦); 波动范围: +/- 10% |
| 外壳 | 铝合金全封闭机身，IP67防护等级 |
| 运作温度 | 0 到 50°C |
| 存储温度 | -30 到 70 °C |
| 抗震性 | 频率10-55 Hz, X.Y.Z三方向1.5 mm双向振幅，每方向持续2小时 |
| 抗冲击性 | 15 g, 半正弦冲击，周期11 ms, X.Y.Z三方向正负冲击 |
| 扫描软件 | 基于浏览器的图形界面和开源SDK，支持参数设置、三维数据实时可视化及第三方集成 |
可定制型号、激光等级以及包装。请联系鼎晟技术或 LMI Technologies 获取更多信息。规格说明基于标准安全等级的激光。Z方向线性度和Z方向重复性会随着激光安全等级的改变而变化。
