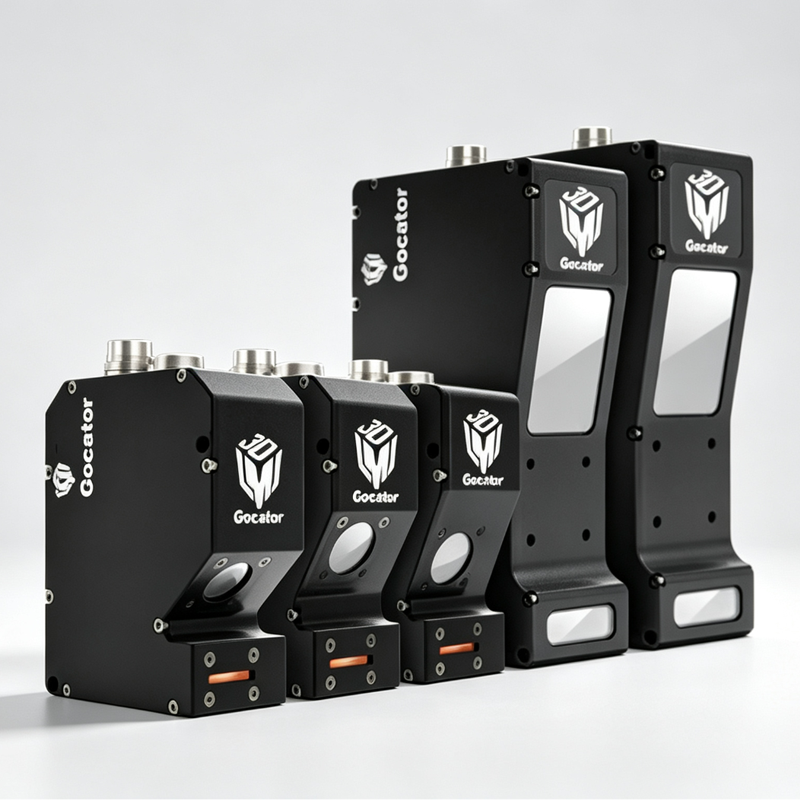

LMI Gocator 2500 Series
重新定义高速在线高精度 3D 检测
2500 系列是 Gocator 产品线中的高性能旗舰。它结合了超高分辨率的光学系统、卓越的抗环境光干扰能力以及极高的扫描速度。无论是微小的焊缝缺陷，还是高速运转的锂电卷对卷产线，2500 系列都能提供稳定、可靠的 3D 轮廓数据。
极高 Z 轴线性度
卓越的抗环境光能力
支持多传感器无缝拼接
内置 40+ 种测量工具
具体型号与参数配置清单
选择具体型号查看详细光学参数、物理规格及资料下载
| 参数项目 | |
|---|---|
| 型号 | 2510 |
| 激光线轮廓点数 | 1920 |
| 扫描速度 (Hz) | 2400 - 20000 |
| Z方向线性度 (+/- % of MR) | 0.015 |
| X方向分辨率 (µm) | 8.0 |
| Z方向重复性 (µm) | 0.2 |
| 安装净距离 (CD) (mm) | 17.0 |
| 测量范围 MR (mm) | 6.0 |
| 视野 (FOV) (mm) | 13.0 - 14.5 (漫反射) |
| 尺寸 (mm) | 46 × 80 × 110 |
| 防护罩 | - |
| 重量 (kg) | 0.65 |
| 参数项目 | |
|---|---|
| 型号 | 2512 |
| 激光线轮廓点数 | 1920 |
| 扫描速度 (Hz) | 2400 - 20000 |
| Z方向线性度 (+/- % of MR) | 0.015 |
| X方向分辨率 (µm) | 8.0 |
| Z方向重复性 (µm) | 0.2 |
| 安装净距离 (CD) (mm) | 17.0 |
| 测量范围 MR (mm) | 6.0 |
| 视野 (FOV) (mm) | 13.0 - 14.5 (漫反射) 13.0 (镜面反射) |
| 尺寸 (mm) | 46 × 80 × 110 |
| 防护罩 | - |
| 重量 (kg) | 0.65 |
| 参数项目 | |
|---|---|
| 型号 | 2520 |
| 激光线轮廓点数 | 1920 |
| 扫描速度 (Hz) | 1600 - 20000 |
| Z方向线性度 (+/- % of MR) | 0.006 |
| X方向分辨率 (µm) | 13.0 - 17.0 |
| Z方向重复性 (µm) | 0.4 |
| 安装净距离 (CD) (mm) | 47.5 |
| 测量范围 MR (mm) | 25.0 |
| 视野 (FOV) (mm) | 25.0 - 32.5 (漫反射) |
| 尺寸 (mm) | 46 × 80 × 110 |
| 防护罩 | - |
| 重量 (kg) | 0.65 |
| 参数项目 | |
|---|---|
| 型号 | 2522 |
| 激光线轮廓点数 | 1920 |
| 扫描速度 (Hz) | 1600 - 20000 |
| Z方向线性度 (+/- % of MR) | 0.006 |
| X方向分辨率 (µm) | 13.0 - 17.0 |
| Z方向重复性 (µm) | 0.4 |
| 安装净距离 (CD) (mm) | 17.75 |
| 测量范围 MR (mm) | 25.0 |
| 视野 (FOV) (mm) | 25.0 - 32.5 (漫反射) 25.0 (镜面反射) |
| 尺寸 (mm) | 46 × 110 × 110 |
| 防护罩 | - |
| 重量 (kg) | 0.65 |
| 参数项目 | |
|---|---|
| 型号 | 2530 |
| 激光线轮廓点数 | 1920 |
| 扫描速度 (Hz) | 2000 - 20000 |
| Z方向线性度 (+/- % of MR) | 0.01 |
| X方向分辨率 (µm) | 28.0 - 54.0 |
| Z方向重复性 (µm) | 0.5 |
| 安装净距离 (CD) (mm) | 40.0 |
| 测量范围 MR (mm) | 80.0 |
| 视野 (FOV) (mm) | 48.0 - 100.0 (漫反射) |
| 尺寸 (mm) | 46 × 80 × 110 |
| 防护罩 | - |
| 重量 (kg) | 0.65 |
| 参数项目 | |
|---|---|
| 型号 | 2540 |
| 激光线轮廓点数 | 1920 |
| 扫描速度 (Hz) | 1700 - 20000 |
| Z方向线性度 (+/- % of MR) | 0.05 |
| X方向分辨率 (µm) | 64.0 - 160.0 |
| Z方向重复性 (µm) | 1.2 |
| 安装净距离 (CD) (mm) | 152.0 |
| 测量范围 MR (mm) | 295.0 |
| 视野 (FOV) (mm) | 120.0 - 292.0 (漫反射) |
| 尺寸 (mm) | 55 × 105 × 195 |
| 防护罩 | ● |
| 重量 (kg) | 1.48 |
| 参数项目 | |
|---|---|
| 型号 | 2550 |
| 激光线轮廓点数 | 1920 |
| 扫描速度 (Hz) | 1800 - 20000 |
| Z方向线性度 (+/- % of MR) | 0.06 |
| X方向分辨率 (µm) | 80.0 - 270.0 |
| Z方向重复性 (µm) | 2.0 |
| 安装净距离 (CD) (mm) | 216.0 |
| 测量范围 MR (mm) | 595.0 |
| 视野 (FOV) (mm) | 154.0 - 518.0 (漫反射) |
| 尺寸 (mm) | 55 × 105 × 195 |
| 防护罩 | ● |
| 重量 (kg) | 1.48 |
Gocator 2500系列参数对比
一目了然的核心参数差异，助您快速锁定目标型号
| 型号 | 2510 | 2512 | 2520 | 2522 | 2530 | 2540 | 2550 |
|---|---|---|---|---|---|---|---|
| 激光线轮廓点数 | 1920 | 1920 | 1920 | 1920 | 1920 | 1920 | 1920 |
| 扫描速度 (Hz) | 2.4k-20k | 2.4k-20k | 1.6k-20k | 1.6k-20k | 2k-20k | 1.7k-20k | 1.8k-20k |
| Z方向线性度 (%MR) | 0.015 | 0.015 | 0.006 | 0.006 | 0.01 | 0.05 | 0.06 |
| X方向分辨率 (µm) | 8.0 | 8.0 | 13-17 | 13-17 | 28-54 | 64-160 | 80-270 |
| Z方向重复性 (µm) | 0.2 | 0.2 | 0.4 | 0.4 | 0.5 | 1.2 | 2.0 |
| 安装净距离 CD (mm) | 17.0 | 17.0 | 47.5 | 17.75 | 40.0 | 152.0 | 216.0 |
| 测量范围 MR (mm) | 6.0 | 6.0 | 25.0 | 25.0 | 80.0 | 295.0 | 595.0 |
| 视野 FOV (mm) | 13-14.5 (漫反射) | 13-14.5(漫) 13(镜面) | 25-32.5 (漫反射) | 25-32.5(漫) 25(镜面) | 48-100 (漫反射) | 120-292 (漫反射) | 154-518 (漫反射) |
| 尺寸 (mm) | 46×80×110 | 46×80×110 | 46×80×110 | 46×110×110 | 46×80×110 | 55×105×195 | 55×105×195 |
| 防护罩 | - | - | - | - | - | ● | ● |
| 重量 (kg) | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 1.48 | 1.48 |
以下规格适用于全部 GOCATOR 2500 系列产品
| 数据接口 | 千兆以太网 |
| 输入 | 差分编码器、激光安全控制器、触发 |
| 输出 | 2x数字信号输出，RS485串口 (115kBaud) |
| 工厂通讯 | PROFINET, Modbus, EtherNet/IP, ASCII, Gocator |
| 输入电压 (功率) | +24 到 +48 VDC (18 瓦); 波动范围: +/- 10% |
| 外壳 | 铝合金全封闭机身，IP67防护等级 |
| 运作温度 | 0 到 50°C |
| 存储温度 | -30 到 70 °C |
| 抗震性 | 频率10-55 Hz, X.Y.Z三方向1.5 mm双向振幅，每方向持续2小时 |
| 抗冲击性 | 15 g, 半正弦冲击，周期11 ms, X.Y.Z三方向正负冲击 |
| 扫描软件 | 基于浏览器的图形界面和开源SDK，支持参数设置、三维数据实时可视化及第三方集成 |
可定制型号、激光等级以及包装。请联系鼎晟技术或 LMI Technologies 获取更多信息。规格说明基于标准安全等级的激光。Z方向线性度和Z方向重复性会随着激光安全等级的改变而变化。
