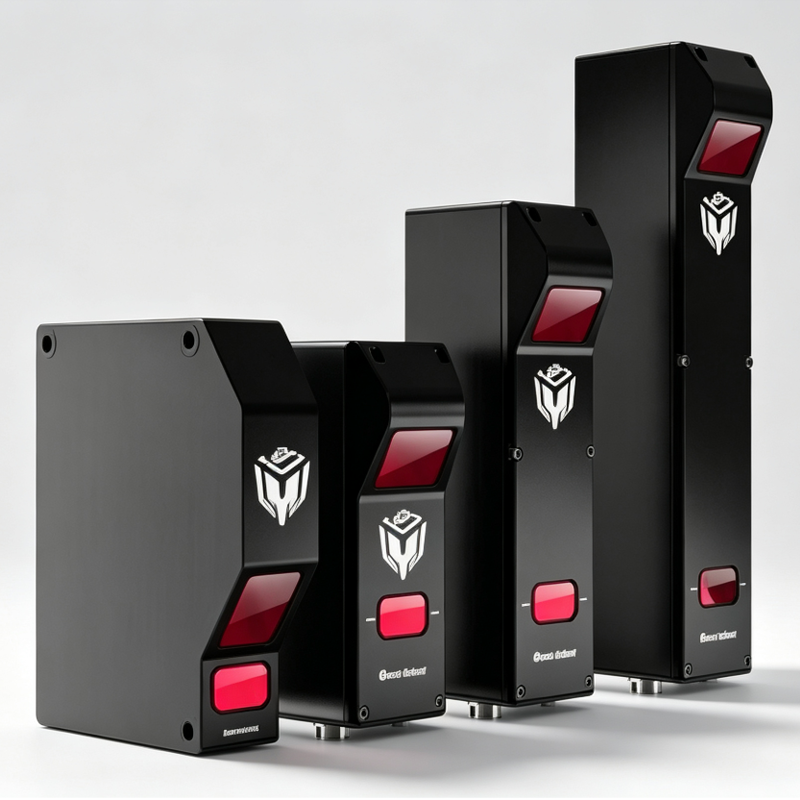

LMI Gocator 2300 Series
工业 3D 检测的"中流砥柱"
2300 系列是 Gocator 产品线中应用最广泛的主力型号。它在紧凑的机身内提供了从几毫米到上百毫米的丰富视野选择，兼具出色的 Z 轴线性度和极高的扫描帧率。无论是 3C 电子的精密点胶检测，还是汽车零部件的焊缝跟踪，2300 系列都能提供极具性价比的可靠方案。
丰富的视野与焦距选择
极具性价比的主力型号
高速在线测量与定位
坚固耐用的 IP67 外壳
具体型号与参数配置清单
选择具体型号查看详细光学参数、物理规格及资料下载
| 参数项目 | |
|---|---|
| 型号 | 2320 |
| 激光线轮廓点数 | 1280 |
| 扫描速度 (Hz) | 2000 - 40000 |
| Z方向线性度 (+/- % of MR) | 0.02 |
| X方向分辨率 (µm) | 13.0 |
| Z方向重复性 (µm) | 0.1 |
| 安装净距离 (CD) (mm) | 35.0 |
| 测量范围MR (mm) | 16.0 |
| 视野 (FOV) (mm) | 16.6 - 18.0 |
| 尺寸 (mm) | 46x60x85 |
| 重量 (kg) | 0.45 |
| 参数项目 | |
|---|---|
| 型号 | 2330 |
| 激光线轮廓点数 | 1280 |
| 扫描速度 (Hz) | 2000 - 40000 |
| Z方向线性度 (+/- % of MR) | 0.02 |
| X方向分辨率 (µm) | 25.0 |
| Z方向重复性 (µm) | 0.2 |
| 安装净距离 (CD) (mm) | 55.0 |
| 测量范围MR (mm) | 32.0 |
| 视野 (FOV) (mm) | 32.0 - 35.0 |
| 尺寸 (mm) | 46x60x85 |
| 重量 (kg) | 0.45 |
| 参数项目 | |
|---|---|
| 型号 | 2340 |
| 激光线轮廓点数 | 1280 |
| 扫描速度 (Hz) | 2000 - 40000 |
| Z方向线性度 (+/- % of MR) | 0.03 |
| X方向分辨率 (µm) | 40.0 |
| Z方向重复性 (µm) | 0.4 |
| 安装净距离 (CD) (mm) | 90.0 |
| 测量范围MR (mm) | 50.0 |
| 视野 (FOV) (mm) | 51.2 - 56.0 |
| 尺寸 (mm) | 46x60x85 |
| 重量 (kg) | 0.45 |
| 参数项目 | |
|---|---|
| 型号 | 2350 |
| 激光线轮廓点数 | 1280 |
| 扫描速度 (Hz) | 2000 - 40000 |
| Z方向线性度 (+/- % of MR) | 0.04 |
| X方向分辨率 (µm) | 78.0 |
| Z方向重复性 (µm) | 0.8 |
| 安装净距离 (CD) (mm) | 170.0 |
| 测量范围MR (mm) | 100.0 |
| 视野 (FOV) (mm) | 100.0 - 110.0 |
| 尺寸 (mm) | 46x60x85 |
| 重量 (kg) | 0.45 |
| 参数项目 | |
|---|---|
| 型号 | 2370 |
| 激光线轮廓点数 | 1280 |
| 扫描速度 (Hz) | 2000 - 40000 |
| Z方向线性度 (+/- % of MR) | 0.05 |
| X方向分辨率 (µm) | 117.0 |
| Z方向重复性 (µm) | 1.5 |
| 安装净距离 (CD) (mm) | 250.0 |
| 测量范围MR (mm) | 150.0 |
| 视野 (FOV) (mm) | 149.8 - 165.0 |
| 尺寸 (mm) | 46x60x85 |
| 重量 (kg) | 0.45 |
| 参数项目 | |
|---|---|
| 型号 | 2375 |
| 激光线轮廓点数 | 1280 |
| 扫描速度 (Hz) | 2000 - 40000 |
| Z方向线性度 (+/- % of MR) | 0.05 |
| X方向分辨率 (µm) | 195.0 |
| Z方向重复性 (µm) | 3.0 |
| 安装净距离 (CD) (mm) | 400.0 |
| 测量范围MR (mm) | 250.0 |
| 视野 (FOV) (mm) | 249.6 - 275.0 |
| 尺寸 (mm) | 46x60x85 |
| 重量 (kg) | 0.45 |
| 参数项目 | |
|---|---|
| 型号 | 2380 |
| 激光线轮廓点数 | 1280 |
| 扫描速度 (Hz) | 2000 - 40000 |
| Z方向线性度 (+/- % of MR) | 0.05 |
| X方向分辨率 (µm) | 300.0 |
| Z方向重复性 (µm) | 5.0 |
| 安装净距离 (CD) (mm) | 500.0 |
| 测量范围MR (mm) | 400.0 |
| 视野 (FOV) (mm) | 349.8 - 385.0 |
| 尺寸 (mm) | 46x60x85 |
| 重量 (kg) | 0.45 |
Gocator 2300系列参数对比
一目了然的核心参数差异，助您快速锁定目标型号
| 型号 | 2320 | 2330 | 2340 | 2350 | 2370 | 2375 | 2380 |
|---|---|---|---|---|---|---|---|
| 激光线轮廓点数 | 1280 | 1280 | 1280 | 1280 | 1280 | 1280 | 1280 |
| 扫描速度 (Hz) | 2k-40k | 2k-40k | 2k-40k | 2k-40k | 2k-40k | 2k-40k | 2k-40k |
| Z方向线性度 (%MR) | 0.02 | 0.02 | 0.03 | 0.04 | 0.05 | 0.05 | 0.05 |
| X方向分辨率 (µm) | 13.0 | 25.0 | 40.0 | 78.0 | 117.0 | 195.0 | 300.0 |
| Z方向重复性 (µm) | 0.1 | 0.2 | 0.4 | 0.8 | 1.5 | 3.0 | 5.0 |
| 安装净距离 CD (mm) | 35.0 | 55.0 | 90.0 | 170.0 | 250.0 | 400.0 | 500.0 |
| 测量范围 MR (mm) | 16.0 | 32.0 | 50.0 | 100.0 | 150.0 | 250.0 | 400.0 |
| 视野 FOV (mm) | 16.6-18 | 32-35 | 51.2-56 | 100-110 | 149.8-165 | 249.6-275 | 349.8-385 |
| 尺寸 (mm) | 46×60×85 | 46×60×85 | 46×60×85 | 46×60×85 | 46×60×85 | 46×60×85 | 46×60×85 |
| 重量 (kg) | 0.45 | 0.45 | 0.45 | 0.45 | 0.45 | 0.45 | 0.45 |
以下规格适用于全部 GOCATOR 2300 系列产品
| 数据接口 | 千兆以太网 |
| 输入 | 差分编码器、激光安全控制器、触发 |
| 输出 | 2x数字信号输出，RS485串口 (115kBaud) |
| 工厂通讯 | PROFINET, Modbus, EtherNet/IP, ASCII, Gocator |
| 输入电压 (功率) | +24 到 +48 VDC (18 瓦); 波动范围: +/- 10% |
| 外壳 | 铝合金全封闭机身，IP67防护等级 |
| 运作温度 | 0 到 50°C |
| 存储温度 | -30 到 70 °C |
| 抗震性 | 频率10-55 Hz, X.Y.Z三方向1.5 mm双向振幅，每方向持续2小时 |
| 抗冲击性 | 15 g, 半正弦冲击，周期11 ms, X.Y.Z三方向正负冲击 |
| 扫描软件 | 基于浏览器的图形界面和开源SDK，支持参数设置、三维数据实时可视化及第三方集成 |
可定制型号、激光等级以及包装。请联系鼎晟技术或 LMI Technologies 获取更多信息。规格说明基于标准安全等级的激光。Z方向线性度和Z方向重复性会随着激光安全等级的改变而变化。
