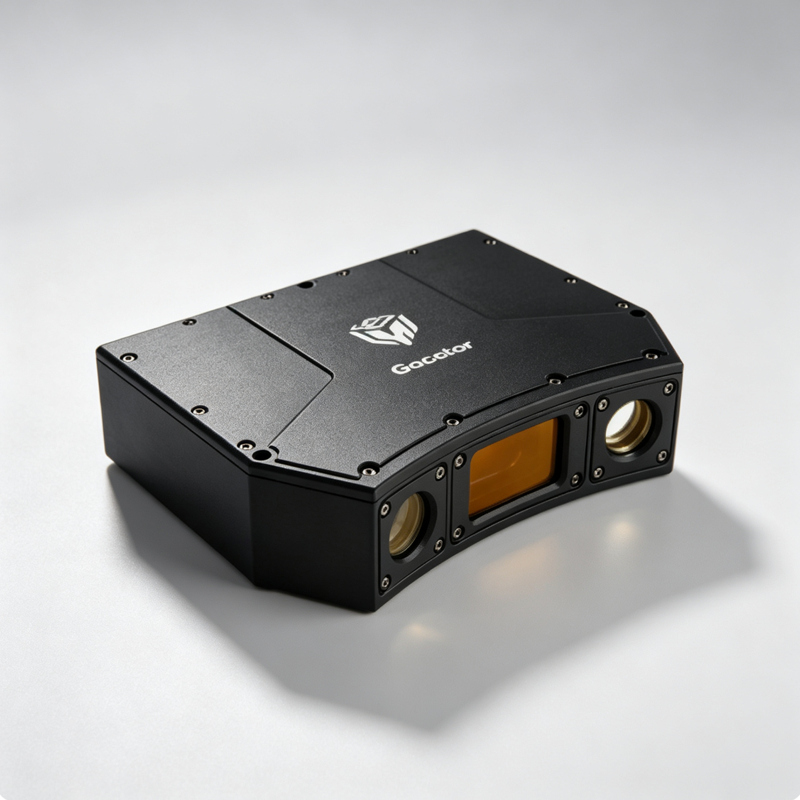

LMI Gocator 3210 Structured Light Sensor
为严苛工业环境而生的紧凑结构光
Gocator 3210 采用铝合金全封闭机身设计与 IP67 级防护等级，彻底杜绝粉尘、水汽侵入。在保持高精度测量的同时，实现了紧凑的体积与重量，可轻松集成于空间受限的自动化产线中。
铝合金全封闭机身
IP67 工业级防护
200万像素成像
紧凑轻量易于集成
Gocator 3210 技术参数
严格依据官方规格书整理，涵盖光学、机械、环境及软件全维度指标
| 参数项目 | 数值 / 说明 |
|---|---|
| 扫描速度 (Hz) | 4 |
| 成像 (百万像素) | 2 |
| 安装净距离 (CD) (mm) | 164 |
| 测量范围MR (mm) | 110 |
| 视野 (FOV) (mm) | 71.0 x 98.0 (近端) |
| 视野 (FOV) (mm) | 100.0 x 154.0 (远端) |
| Z方向重复性 (µm) | 4.7 |
| XY方向辨率 (mm) | 0.060 (近端) - 0.090 (远端) |
| 尺寸(mm) | 49x146x190 |
| 重量 (kg) | 1.7 |
| 光源 | 蓝色LED光 (465 nm) |
| 数据接口 | 千兆以太网 |
| 输入 | 差分编码器、触发 |
| 输出 | 2x数字信号输出, RS485串口 (115kbaud) |
| 输入电压 (功率) | +24 到 +48 VDC (50 Watts); 波动范围: +/- 10% |
| 外壳 | 铝合金全封闭机身, IP67防护等级 |
| 运作温度 | 0 到 45°C |
| 存储温度 | -30 到 70 °C |
| 抗震性 | 频率10-55 Hz, X/Y/Z三向1.5 mm双向振幅, 每向2小时 |
| 抗冲击性 | 15 g, 半正弦冲击, 周期11 ms, X/Y/Z正负方向 |
内置三维测量工具及软件
| 三维特征工具 | 开口类 (如孔和槽), 圆柱类, 立柱类 (带螺纹和不带螺纹) 以及平面类 |
| 三维体积工具 | 体积, 面积, 边框, 位置 (最小, 最大, 中心), 椭圆和方向 |
| 工厂通讯 | PROFINET, Modbus, EtherNet/IP, ASCII, Gocator |
| 扫描软件 | 基于浏览器的图形界面和开源SDK实现参数设置和三维数据实时可视化。提供开源SDK、本地驱动以及支持标准工业协议方便集成。 |
以上规格基于标准出厂校准状态。实际性能可能因环境光照、被测物表面特性及安装条件有所变化。如需定制视场或特殊防护配置，请联系鼎晟技术工程师。
