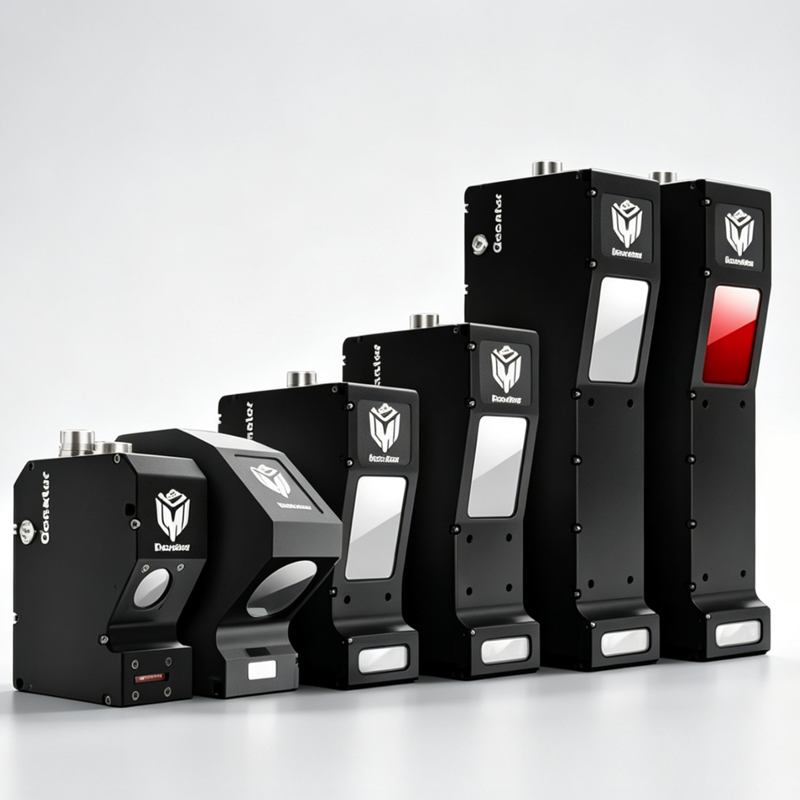

LMI Gocator 2600 Series
重工业大幅面检测的“全能矩阵”
2600 系列提供从 2610 到 2690 共 8 款型号，拥有高达 4192 点的轮廓分辨率和最大 2000mm 的超宽视野。无论是木材加工、金属板材平整度检测，还是轮胎胎面轮廓测量，都能找到匹配的型号。部分型号标配防护罩，适应恶劣工业环境。
8 款型号全覆盖
最高 4192 点轮廓分辨率
最大 2000mm 超宽视野
可选配坚固防护罩
具体型号与参数配置清单 (8 款)
选择具体型号查看详细光学参数、物理规格及资料下载
| 参数项目 | 数值 |
|---|---|
| 激光线轮廓点数 | 4192 |
| 扫描速度 (Hz) | 1100 - 9000 |
| Z方向线性度 (+/- % of MR) | 0.015 |
| X方向分辨率 (µm) | 2.5 |
| Z方向重复性 (µm) | 0.22 |
| 安装净距离 CD (mm) | 19.4 |
| 测量范围 MR (mm) | 5.0 |
| 视野 FOV (mm) | 10.2 - 10.8 |
| 尺寸 (mm) | 50 × 116 × 125 |
| 防护罩 | - |
| 重量 (kg) | 0.90 |
| 参数项目 | 数值 |
|---|---|
| 激光线轮廓点数 | 4192 |
| 扫描速度 (Hz) | 700 - 10000 |
| Z方向线性度 (+/- % of MR) | 0.015 |
| X方向分辨率 (µm) | 5.0 - 5.4 |
| Z方向重复性 (µm) | 0.38 |
| 安装净距离 CD (mm) | 44.5 |
| 测量范围 MR (mm) | 12.0 |
| 视野 FOV (mm) | 20.0 - 23.0 |
| 尺寸 (mm) | 46 × 80 × 110 |
| 防护罩 | - |
| 重量 (kg) | 0.65 |
| 参数项目 | 数值 |
|---|---|
| 激光线轮廓点数 | 4192 |
| 扫描速度 (Hz) | 2500 - 9000 |
| Z方向线性度 (+/- % of MR) | 0.03 |
| X方向分辨率 (µm) | 18.0 - 23.0 |
| Z方向重复性 (µm) | 0.30 |
| 安装净距离 CD (mm) | 110.0 |
| 测量范围 MR (mm) | 45.0 |
| 视野 FOV (mm) | 71.0 - 93.0 |
| 尺寸 (mm) | 55 × 105 × 165 |
| 防护罩 | - |
| 重量 (kg) | 1.34 |
| 参数项目 | 数值 |
|---|---|
| 激光线轮廓点数 | 4192 |
| 扫描速度 (Hz) | 600 - 9000 |
| Z方向线性度 (+/- % of MR) | 0.03 |
| X方向分辨率 (µm) | 18.0 - 33.0 |
| Z方向重复性 (µm) | 0.30 |
| 安装净距离 CD (mm) | 110.0 |
| 测量范围 MR (mm) | 130.0 |
| 视野 FOV (mm) | 71.0 - 135.0 |
| 尺寸 (mm) | 55 × 105 × 165 |
| 防护罩 | ● |
| 重量 (kg) | 1.34 |
| 参数项目 | 数值 |
|---|---|
| 激光线轮廓点数 | 4192 |
| 扫描速度 (Hz) | 600 - 9000 |
| Z方向线性度 (+/- % of MR) | 0.04 |
| X方向分辨率 (µm) | 28.0 - 46.0 |
| Z方向重复性 (µm) | 1.00 |
| 安装净距离 CD (mm) | 170.0 |
| 测量范围 MR (mm) | 190.0 |
| 视野 FOV (mm) | 105.0 - 198.0 |
| 尺寸 (mm) | 55 × 105 × 195 |
| 防护罩 | ● |
| 重量 (kg) | 1.48 |
| 参数项目 | 数值 |
|---|---|
| 激光线轮廓点数 | 4192 |
| 扫描速度 (Hz) | 600 - 9000 |
| Z方向线性度 (+/- % of MR) | 0.04 |
| X方向分辨率 (µm) | 47.0 - 104.0 |
| Z方向重复性 (µm) | 2.70 |
| 安装净距离 CD (mm) | 330.0 |
| 测量范围 MR (mm) | 475.0 |
| 视野 FOV (mm) | 190.0 - 430.0 |
| 尺寸 (mm) | 55 × 105 × 280 |
| 防护罩 | ● |
| 重量 (kg) | 2.12 |
| 参数项目 | 数值 |
|---|---|
| 激光线轮廓点数 | 4192 |
| 扫描速度 (Hz) | 600 - 9000 |
| Z方向线性度 (+/- % of MR) | 0.05 |
| X方向分辨率 (µm) | 67.0 - 197.0 |
| Z方向重复性 (µm) | 10.00 |
| 安装净距离 CD (mm) | 495.0 |
| 测量范围 MR (mm) | 1060.0 |
| 视野 FOV (mm) | 272.0 - 817.0 |
| 尺寸 (mm) | 55 × 105 × 280 |
| 防护罩 | ● |
| 重量 (kg) | 2.12 |
| 参数项目 | 数值 |
|---|---|
| 激光线轮廓点数 | 3700 |
| 扫描速度 (Hz) | 900 - 10000 |
| Z方向线性度 (+/- % of MR) | 0.08 |
| X方向分辨率 (µm) | 124.0 - 550.0 |
| Z方向重复性 (µm) | 12.00 |
| 安装净距离 CD (mm) | 325.0 |
| 测量范围 MR (mm) | 1550.0 |
| 视野 FOV (mm) | 385.0 - 2000.0 |
| 尺寸 (mm) | 55 × 105 × 280 |
| 防护罩 | ● |
| 重量 (kg) | 2.12 |
Gocator 2600系列全系参数对比
8 款型号核心参数一览，助您精准选型
| 参数 / 型号 | 2610 | 2618 | 2629 | 2630 | 2640 | 2650 | 2670 | 2690 |
|---|---|---|---|---|---|---|---|---|
| 激光线轮廓点数 | 4192 | 4192 | 4192 | 4192 | 4192 | 4192 | 4192 | 3700 |
| 扫描速度 (Hz) | 1.1k-9k | 700-10k | 2.5k-9k | 600-9k | 600-9k | 600-9k | 600-9k | 900-10k |
| Z方向线性度 (%MR) | 0.015 | 0.015 | 0.03 | 0.03 | 0.04 | 0.04 | 0.05 | 0.08 |
| X方向分辨率 (µm) | 2.5 | 5.0-5.4 | 18-23 | 18-33 | 28-46 | 47-104 | 67-197 | 124-550 |
| Z方向重复性 (µm) | 0.22 | 0.38 | 0.30 | 0.30 | 1.00 | 2.70 | 10.00 | 12.00 |
| 安装净距离 CD (mm) | 19.4 | 44.5 | 110.0 | 110.0 | 170.0 | 330.0 | 495.0 | 325.0 |
| 测量范围 MR (mm) | 5.0 | 12.0 | 45.0 | 130.0 | 190.0 | 475.0 | 1060.0 | 1550.0 |
| 视野 FOV (mm) | 10.2-10.8 | 20-23 | 71-93 | 71-135 | 105-198 | 190-430 | 272-817 | 385-2000 |
| 尺寸 (mm) | 50×116×125 | 46×80×110 | 55×105×165 | 55×105×165 | 55×105×195 | 55×105×280 | 55×105×280 | 55×105×280 |
| 防护罩 | - | - | - | ● | ● | ● | ● | ● |
| 重量 (kg) | 0.90 | 0.65 | 1.34 | 1.34 | 1.48 | 2.12 | 2.12 | 2.12 |
以下规格适用于全部 GOCATOR 2600 系列产品
| 数据接口 | 千兆以太网 |
| 输入 | 差分编码器、激光安全控制器、触发 |
| 输出 | 2x数字信号输出，RS485串口 (115kBaud) |
| 工厂通讯 | PROFINET, Modbus, EtherNet/IP, ASCII, Gocator |
| 输入电压 (功率) | +24 到 +48 VDC (18 瓦); 波动范围: +/- 10% |
| 外壳 | 铝合金全封闭机身，IP67防护等级 |
| 运作温度 | 0 到 50°C (Gocator 2610: 0 到 40°C) |
| 存储温度 | -30 到 70 °C |
| 抗震性 | 频率10-55 Hz, X.Y.Z三方向1.5 mm双向振幅，每方向持续2小时 |
| 抗冲击性 | 15 g, 半正弦冲击，周期11 ms, X.Y.Z三方向正负冲击 |
| 扫描软件 | 基于浏览器的图形界面和开源SDK，支持参数设置、三维数据实时可视化及第三方集成 |
可定制型号、激光等级以及包装。请联系鼎晟技术或 LMI Technologies 获取更多信息。规格说明基于标准安全等级的激光。Z方向线性度和Z方向重复性会随着激光安全等级的改变而变化。
