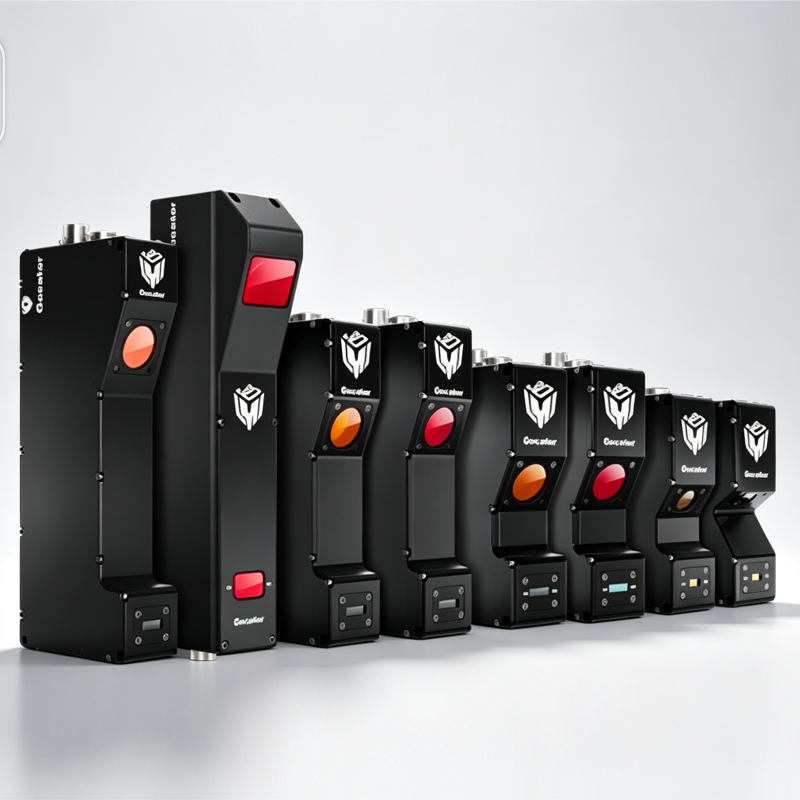

LMI Gocator 2400 Series
全视野覆盖，工业 3D 检测主力军
2400 系列提供了从 10mm 精密检测到 2000mm 超宽视野的完整产品线。凭借出色的 Z 轴线性度、高扫描帧率及坚固的 IP67 防护设计，该系列能够轻松应对 3C 电子、汽车零部件、锂电制造等领域的多样化检测需求，是产线在线质量控制的高性价比之选。
丰富的视野与焦距选择
极具性价比的主力型号
高速在线测量与定位
坚固耐用的 IP67 外壳
具体型号与参数配置清单
选择具体型号查看详细光学参数、物理规格及资料下载
| 参数项目 | |
|---|---|
| 型号 | 2410 |
| 激光线轮廓点数 | 1710 |
| 扫描速度 (Hz) | 200 - 5000 |
| Z方向线性度 (+/- % of MR) | 0.015 |
| X方向分辨率 (µm) | 5.8 - 6.2 |
| Z方向重复性 (µm) | 0.2 |
| 安装净距离 (CD) (mm) | 19 |
| 测量范围 MR (mm) | 6 |
| 视野 (FOV) (mm) | 10.0 - 10.0 |
| 尺寸 (mm) | 44 × 90 × 145 |
| 重量 (kg) | 0.88 |
| 参数项目 | |
|---|---|
| 型号 | 2420 |
| 激光线轮廓点数 | 1940 |
| 扫描速度 (Hz) | 200 - 5000 |
| Z方向线性度 (+/- % of MR) | 0.006 |
| X方向分辨率 (µm) | 14.0 - 16.5 |
| Z方向重复性 (µm) | 0.4 |
| 安装净距离 (CD) (mm) | 60 |
| 测量范围 MR (mm) | 25 |
| 视野 (FOV) (mm) | 27.0 - 32.0 |
| 尺寸 (mm) | 44 × 90 × 145 |
| 重量 (kg) | 0.88 |
| 参数项目 | |
|---|---|
| 型号 | 2430 |
| 激光线轮廓点数 | 1500 |
| 扫描速度 (Hz) | 200 - 5000 |
| Z方向线性度 (+/- % of MR) | 0.01 |
| X方向分辨率 (µm) | 37 - 57 |
| Z方向重复性 (µm) | 0.8 |
| 安装净距离 (CD) (mm) | 75 |
| 测量范围 MR (mm) | 80 |
| 视野 (FOV) (mm) | 47 - 85 |
| 尺寸 (mm) | 44 × 90 × 155 |
| 重量 (kg) | 1.0 |
| 参数项目 | |
|---|---|
| 型号 | 2440 |
| 激光线轮廓点数 | 1500 |
| 扫描速度 (Hz) | 200 - 5000 |
| Z方向线性度 (+/- % of MR) | 0.01 |
| X方向分辨率 (µm) | 90 - 130 |
| Z方向重复性 (µm) | 1.2 |
| 安装净距离 (CD) (mm) | 183 |
| 测量范围 MR (mm) | 210 |
| 视野 (FOV) (mm) | 96 - 194 |
| 尺寸 (mm) | 44 × 90 × 190 |
| 重量 (kg) | 1.2 |
| 参数项目 | |
|---|---|
| 型号 | 2450 |
| 激光线轮廓点数 | 1800 |
| 扫描速度 (Hz) | 200 - 5000 |
| Z方向线性度 (+/- % of MR) | 0.01 |
| X方向分辨率 (µm) | 100 - 255 |
| Z方向重复性 (µm) | 2 |
| 安装净距离 (CD) (mm) | 270 |
| 测量范围 MR (mm) | 550 |
| 视野 (FOV) (mm) | 145 - 425 |
| 尺寸 (mm) | 44 × 90 × 240 |
| 重量 (kg) | 1.2 |
| 参数项目 | |
|---|---|
| 型号 | 2490 |
| 激光线轮廓点数 | 1920 |
| 扫描速度 (Hz) | 200 - 5000 |
| Z方向线性度 (+/- % of MR) | 0.04 |
| X方向分辨率 (µm) | 250 - 1100 |
| Z方向重复性 (µm) | 12 |
| 安装净距离 (CD) (mm) | 350 |
| 测量范围 MR (mm) | 1525 |
| 视野 (FOV) (mm) | 390 - 2000 |
| 尺寸 (mm) | 49 × 85 × 272 |
| 重量 (kg) | 1.5 |
Gocator 2400系列参数对比
一目了然的核心参数差异，助您快速锁定目标型号
| 型号 | 2410 | 2420 | 2430 | 2440 | 2450 | 2490 |
|---|---|---|---|---|---|---|
| 激光线轮廓点数 | 1710 | 1940 | 1500 | 1500 | 1800 | 1920 |
| 扫描速度 (Hz) | 200-5k | 200-5k | 200-5k | 200-5k | 200-5k | 200-5k |
| Z方向线性度 (%MR) | 0.015 | 0.006 | 0.01 | 0.01 | 0.01 | 0.04 |
| X方向分辨率 (µm) | 5.8-6.2 | 14.0-16.5 | 37-57 | 90-130 | 100-255 | 250-1100 |
| Z方向重复性 (µm) | 0.2 | 0.4 | 0.8 | 1.2 | 2 | 12 |
| 安装净距离 CD (mm) | 19 | 60 | 75 | 183 | 270 | 350 |
| 测量范围 MR (mm) | 6 | 25 | 80 | 210 | 550 | 1525 |
| 视野 FOV (mm) | 10.0-10.0 | 27.0-32.0 | 47-85 | 96-194 | 145-425 | 390-2000 |
| 尺寸 (mm) | 44×90×145 | 44×90×145 | 44×90×155 | 44×90×190 | 44×90×240 | 49×85×272 |
| 重量 (kg) | 0.88 | 0.88 | 1.0 | 1.2 | 1.2 | 1.5 |
以下规格适用于全部 GOCATOR 2400 系列产品
| 数据接口 | 千兆以太网 |
| 输入 | 差分编码器、激光安全控制器、触发 |
| 输出 | 2x数字信号输出，RS485串口 (115kBaud) |
| 工厂通讯 | PROFINET, Modbus, EtherNet/IP, ASCII, Gocator |
| 输入电压 (功率) | +24 到 +48 VDC (9 瓦特); 波动范围: +/- 10% |
| 外壳 | 铝合金全封闭机身，IP67防护等级 |
| 运作温度 | 0 到 50°C (2级蓝光为 10 到 50°C) |
| 存储温度 | -30 到 70 °C |
| 抗震性 | 频率10-55 Hz, X.Y.Z三方向1.5 mm双向振幅，每方向持续2小时 |
| 抗冲击性 | 15 g, 半正弦冲击，周期11 ms, X.Y.Z三方向正负冲击 |
| 扫描软件 | 基于浏览器的图形界面和开源SDK，支持参数设置、三维数据实时可视化及第三方集成 |
可定制型号、激光等级以及包装。请联系鼎晟技术或 LMI Technologies 获取更多信息。规格说明基于标准安全等级的激光。Z方向线性度、Z方向分辨率以及Z方向重复性会随着激光安全等级的改变而变化。
